バイポーラードライバーコントローラー　RE-BD100Nシリーズ

ステッピングモーター付きリングポンプ用のステッピングモーターコントローラー

概要

ステッピングモーター付きリングポンプ用のステッピングモーターコントローラーです

特徴

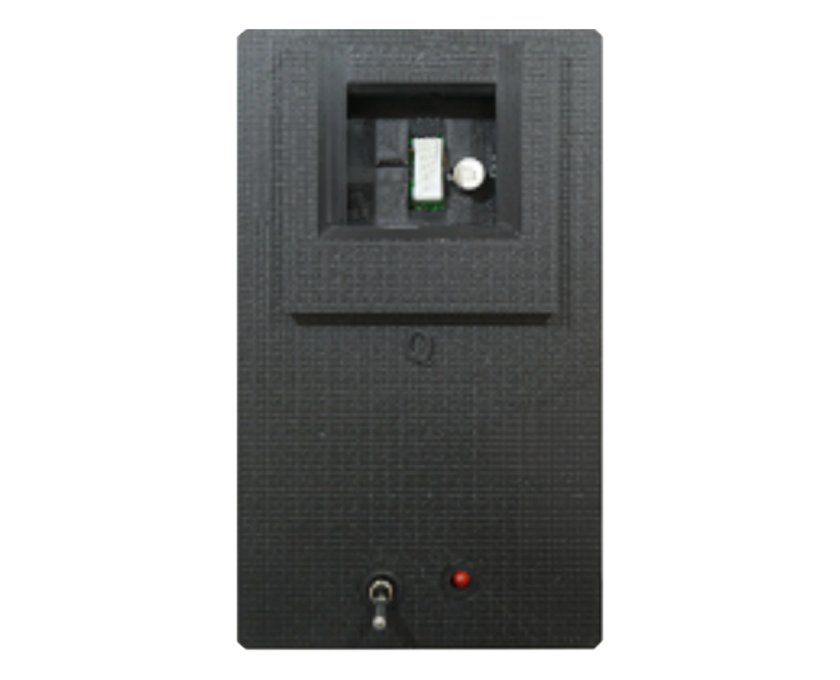

別売りのステッピングモータードライバー基板（BD202411シリーズと、BD202412-S）に、パソコンでコントロールできる制御用の基板を追加したものです。3Dプリンター製のケースを使い、プログラマブルモーターコントローラー（RE-Cx00シリーズ）から低価格化を図っています。
ステッピングモーター付きリングポンプの全てには対応していません。また、バイポーラードライバーコントローラーの機種によって、使用できるポンプが異なります。

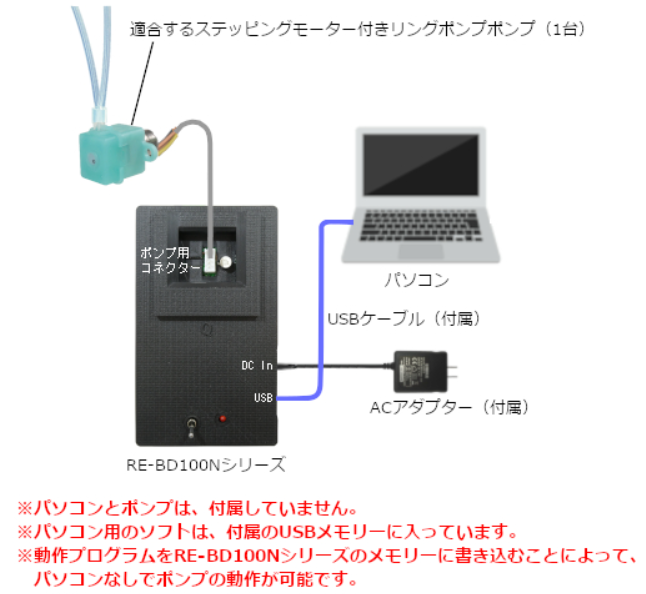

本機に、ステッピングモーター付きリングポンプ、パソコン、ACアダプターを接続して使用します。（下図参照）
接続して制御できるポンプは1台です。
ポンプの動作プログラムを記憶させることができます。一度パソコンに接続してプログラムを記憶させた後は、パソコンを取り外してポンプを制御させることができます。
パソコンを使用することで、ポンプの回転数を指定できるので、定量吐出ができます。（300回転まで）
JST製コネクタ付き配線のポンプをご使用ください。（コネクタ無し配線・Molex製コネクタ付配線のポンプは使用できません。）
その他のコントローラについては、<技術情報>チューブポンプのコントローラー選定方法をご覧ください。

SPECIFICATION

仕様

4種類

詳しい条件で絞り込む

型番名称	RE-BD100N-S	RE-BD100N-M/HⅡ	RE-BD100N-H3	RE-BD100N-Q
シリーズ名	コントローラー	コントローラー	コントローラー	コントローラー

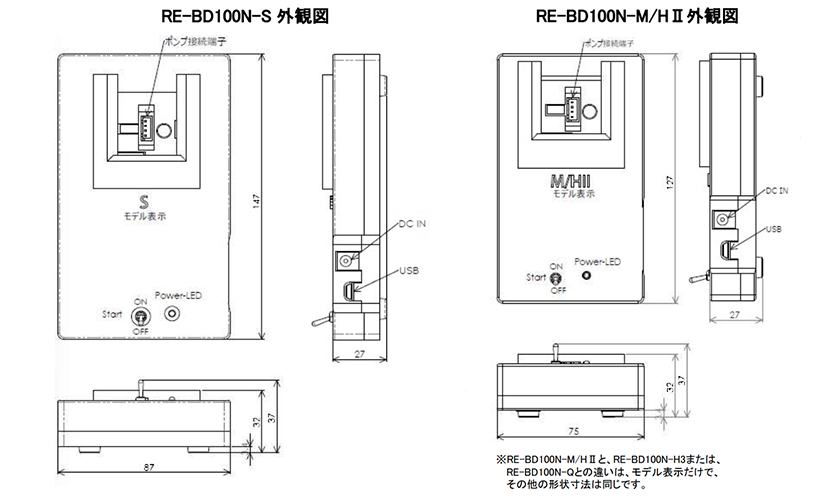

外形寸法	87 × 147 × 27 mm	75 × 127 × 27 mm	75 × 127 × 27 mm	75 × 127 × 27 mm
駆動方式	バイポーラ定電圧駆動	バイポーラ定電圧駆動	バイポーラ定電圧駆動	バイポーラ定電圧駆動
駆動電源	DC24V 2.5A（ACアダプター付属）	DC24V 1.5A（ACアダプター付属）	DC24V 1.0A（ACアダプター付属）	DC24V 1.0A（ACアダプター付属）
備考1	適用ポンプ： RP-S06＊-600A-DC24VS、 RP-2S06＊-1300A-DC24VS、 RP-WⅡ04F-700A-DC24VS	適用ポンプ： RP-HⅡ04＊-200A-DC24VS、PR-M04＊-60A-DC24VS	適用ポンプ： RP-HⅢ02＊-45A-DC24VS	適用ポンプ： RP-QⅡB＊-xxxA-DC24VS、RP-QⅢB＊-xxxA-DC24VS、RP-QⅡC＊-xxxA-DC24VS、RP-QⅢC＊-xxxA-DC24VS、RP-QⅡF＊-xxxA-DC24VS、RP-QⅢF＊-xxxA-DC24VS
備考2	適用ポンプ：JST製コネクタ付き配線のみ（コネクタ無し配線・Molex製コネクタ付配線のポンプは使用できません。）	適用ポンプ：JST製コネクタ付き配線のみ（コネクタ無し配線・Molex製コネクタ付配線のポンプは使用できません。）	適用ポンプ：JST製コネクタ付き配線のみ（コネクタ無し配線・Molex製コネクタ付配線のポンプは使用できません。）	適用ポンプ：JST製コネクタ付き配線のみ（コネクタ無し配線・Molex製コネクタ付配線のポンプは使用できません。）
