SMV

形状記憶合金駆動バルブ　SMVシリーズ（高圧タイプ）

特徴

外形寸法が 19 × 18.4 × t4 mm、非常にコンパクトかつ軽量な形状記憶合金駆動のミニチュアバルブです。ソレノイドバルブのような動作音がなく、静音性に優れています。
標準タイプに比べ、より高圧な流体を制御できるタイプです。
このバルブについてご質問や見積依頼等ありましたら、お気軽にお問い合わせください。
このバルブを簡単に駆動させるためのドライバーボードもご用意しています。
詳細は、形状記憶合金駆動バルブ用ドライバーボードをご確認ください。

SPECIFICATION

仕様

24種類

詳しい条件で絞り込む

型番名称	SMV-2R-AN1EH	SMV-2R-AN1FH	SMV-2R-AN1GH	SMV-2R-AMFEH	SMV-2R-AMFFH	SMV-2R-AMFGH	SMV-2R-BN1EH	SMV-2R-BN1FH	SMV-2R-BN1GH	SMV-2R-BMFEH	SMV-2R-BMFFH	SMV-2R-BMFGH	SMV-2K-AN1E	SMV-2K-AN1FH	SMV-2K-AN1GH	SMV-2K-AMFEH	SMV-2K-AMFFH	SMV-2K-AMFGH	SMV-2K-BN1EH	SMV-2K-BN1FH	SMV-2K-BN1GH	SMV-2K-BMFEH	SMV-2K-BMFFH	SMV-2K-BMFGH
シリーズ名	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV	SMV
外形寸法	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm	19 x 18.4 x t4 mm
駆動方式	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金	形状記憶合金
駆動源	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流	定電流
バルブタイプ	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）	2方弁（N.C.）
オリフィス〔mm〕	0.4mm	0.4mm	0.4mm	0.4mm	0.4mm	0.4mm	0.8mm	0.8mm	0.8mm	0.8mm	0.8mm	0.8mm	0.4mm	0.4mm	0.4mm	0.4mm	0.4mm	0.4mm	0.8mm	0.8mm	0.8mm	0.8mm	0.8mm	0.8mm
接続	ニップル	ニップル	ニップル	Oリング	Oリング	Oリング	ニップル	ニップル	ニップル	Oリング	Oリング	Oリング	ニップル	ニップル	ニップル	Oリング	Oリング	Oリング	ニップル	ニップル	ニップル	Oリング	Oリング	Oリング
IN（COM）圧力〔kPa〕	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 250 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 200 kPa	0 ~ 200 kPa
OUT（NC）圧力〔kPa〕	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa	0 ~ 100 kPa
流体温度〔℃〕	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃
周囲温度〔℃〕	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃	5 ~ 40℃
消費電力〔W〕	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25	0.25
時間定格	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続	連続
ボディ材質	PPS	PPS	PPS	PPS	PPS	PPS	PPS	PPS	PPS	PPS	PPS	PPS	PEEK	PEEK	PEEK	PEEK	PEEK	PEEK	PEEK	PEEK	PEEK	PEEK	PEEK	PEEK
その他接液材質	EPDM	FKM	FFKM	EPDM	FKM	FFKM	EPDM	FKM	FFKM	EPDM	FKM	FFKM	EPDM	FKM	FFKM	EPDM	FKM	FFKM	EPDM	FKM	FFKM	EPDM	FKM	FFKM

当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

お気軽にお問い合わせください

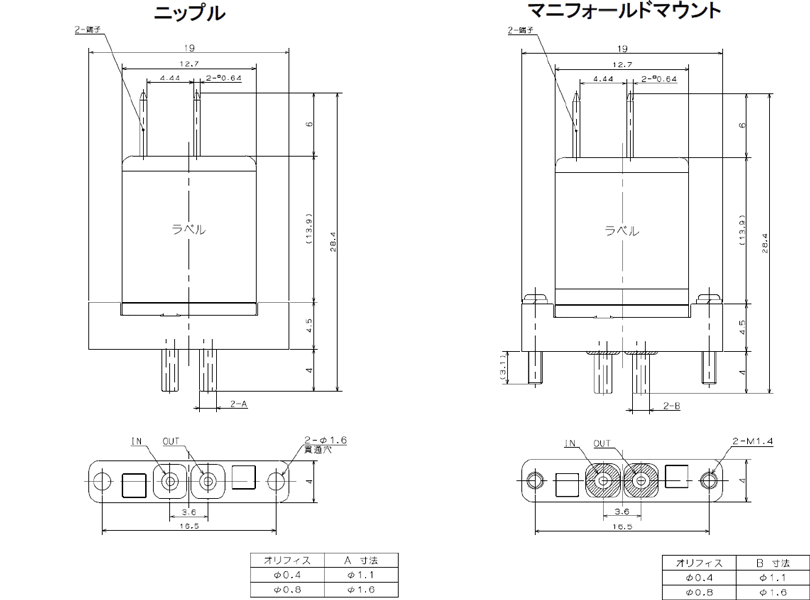

寸法図
