コントローラー

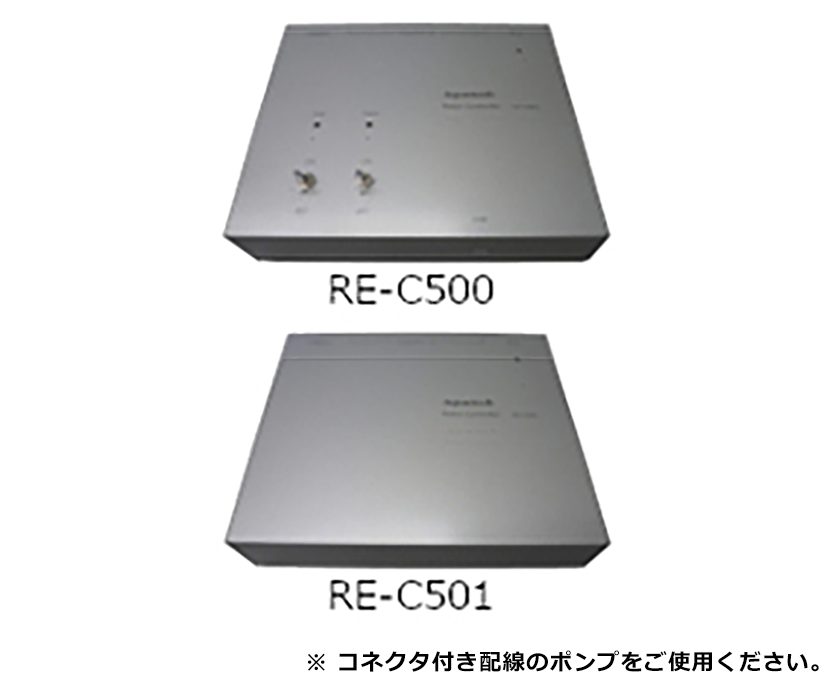

モーターコントローラー　RE-C500 / C501

ステッピングモータータイプのポンプを最大12台制御できる

概要

RP-HX、TX、QⅡB/ⅢB、QⅡC/ⅢC シリーズ専用のステッピングモータコントローラーです。

特徴

RP-HX、TX、QⅡB/ⅢB、QⅡC/ⅢC シリーズのポンプをコントロールできます。
制御するポンプは、対応するシリーズ内であれば、混載してコントロールできます。
RE-C500にパソコンを接続し、最大6台のポンプの各種動作をコントロールします。（下図参照）
RE-C501を増設することで、最大12台のポンプを個別にコントロール可能です。（下図参照）
RE-C500にポンプの動作プログラムを記憶させることができます。一度パソコンに接続してプログラムを記憶させた後は、パソコンを取り外してポンプを制御させることができます。
コネクタ付き配線のポンプをご使用ください。（コネクタ無し配線のポンプは使用できません。）

SPECIFICATION

仕様

2種類

詳しい条件で絞り込む

型番名称	RE-C500	RE-C501
シリーズ名	コントローラー	コントローラー
外形寸法	180 x 150 x 42 mm	180 x 150 x 42 mm
駆動方式	バイポーラ定電圧駆動	バイポーラ定電圧駆動
駆動電源	DC5V　3A（ACアダプター付属）	DC5V　3A（ACアダプター付属）
備考1	適用ポンプ：コネクタ付き配線のみ	適用ポンプ：コネクタ付き配線のみ
備考2	対応OS：Windows® 10　※1	対応OS：Windows® 10　※1

※励磁モード：1/4マイクロステップ駆動
※モーター駆動電圧：RP-QⅡB/QⅢB、RP-QⅡC/QⅢC：3.0V
　　　　　　　　　　RP-HX、RP-TX：2.6V
※付属品：RE-C500/ACアダプター、USBメモリー（PC用ソフト）、USBケーブル（PC接続用）
　　　　　RE-C501/ACアダプター、COM ポート接続ケーブル（増設用）
※1 Windows® の正式名称はMicrosoft® Windows® Operating Systemです。
　　Windowsは、米国 Microsoft Corporation の米国およびその他の国における登録商標または商標です。
