特徴

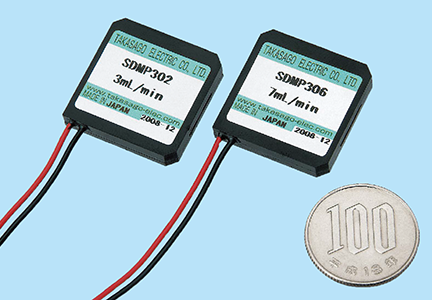

- 小型・薄型・軽量のピエゾ素子駆動ダイアフラム式マイクロポンプです。
- 標準流量は、7 mL/minです。
- 外部からのポンプ駆動電圧、駆動周波数の調整で流量をコントロールでき、小型機器への組み込み用途に最適です。
- 専用のドライバーやコントローラもご用意しています。
ドライバーの詳細はマイクロポンプドライバーボードからご確認ください。
コントローラの詳細はマイクロポンプコントローラからご確認ください。 - こちらのピエゾマイクロポンプについてご質問や見積依頼等ありましたら、お気軽にお問い合わせください。
SPECIFICATION
仕様
| 型番名称 | SDMP302 | SDMP306 |
|---|---|---|
| シリーズ名 | SDMP標準 | SDMP標準 |
| 外形寸法 | 25×25×4.8 mm | 25×25×4.8 mm |
| 図面ダウンロード | ダウンロード | ダウンロード |
| 駆動方式 | 圧電型ダイアフラム式 | 圧電型ダイアフラム式 |
| ポンプ方式 | ダイアフラム | ダイアフラム |
| 接続 | ニップル | ニップル |
| 消費電力〔W〕 | 20 mW(駆動周波数：40 Hz ) 、29 mW (駆動周波数：60 Hz) | 22 mW(駆動周波数：40 Hz ) 、32 mW (駆動周波数：60 Hz) |
| ボディ材質 | COC･EPDM | COC･EPDM |
| 駆動電源 | 60 〜 250 Vp-p･10 〜 60 Hz | 60 〜 250 Vp-p･10 〜 60 Hz |
| 自吸可否 | 可能 | 可能 |
| 吐出流量 | ~ 3 mL/min | ~ 7 mL/min |
| 吐出圧力〔kPa〕 | 40 | 45 |
| 重量 | 4 g | 4 g |
