ダイアフラムバルブ NVシリーズ

特徴

外形φ5.7mmと画期的な超小型のソレノイド駆動ダイアフラムバルブです。内部容積は4.3 μlと極限まで小型化を追求しました。この中でも、デッドボリュームとなり得る弁室の内部容積は、わずかに0.75μlです。接液部材質には、ボディ材質にPPSとPEEKを選択でき、シール材質にパーフロを使用しておりますので、耐食性に優れています。ボディはニップル構造で、チューブを接続することが可能です。

SPECIFICATION

8種類

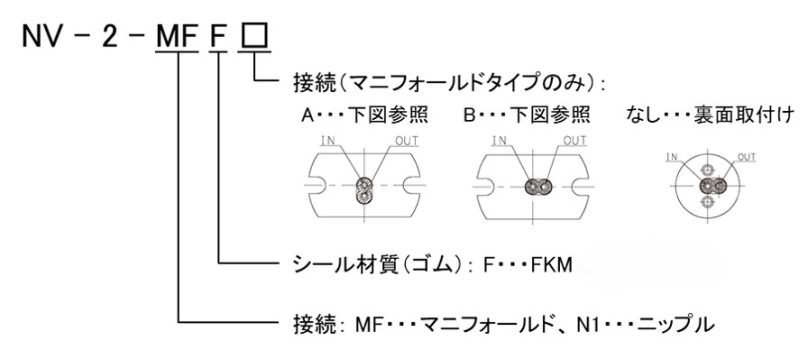

型番名称 NV-2-MFF NV-2-MFG NV-2-MFFB NV-2-MFGB NV-2-MFFA NV-2-MFGA NV-2-N1F NV-2-N1G
シリーズ名 NV NV NV NV NV NV NV NV
外形寸法 φ5.7 x H27 mm φ5.7 x H27 mm φ5.7 x H27 mm φ5.7 x H27 mm φ5.7 x H27 mm φ5.7 x H27 mm φ5.7 x H32.5 mm φ5.7 x H32.5 mm
駆動方式 ソレノイド ソレノイド ソレノイド ソレノイド ソレノイド ソレノイド ソレノイド ソレノイド
バルブタイプ 2方弁(N.C.) 2方弁(N.C.) 2方弁(N.C.) 2方弁(N.C.) 2方弁(N.C.) 2方弁(N.C.) 2方弁(N.C.) 2方弁(N.C.)
オリフィス〔mm〕 0.4mm 0.4mm 0.4mm 0.4mm 0.4mm 0.4mm 0.4mm 0.4mm
接続 ガスケット ガスケット ガスケット ガスケット ガスケット ガスケット ニップル ニップル
IN(COM)圧力〔kPa〕 0 ~ 100 kPa 0 ~ 100 kPa 0 ~ 100 kPa 0 ~ 100 kPa 0 ~ 100 kPa 0 ~ 100 kPa 0 ~ 100 kPa 0 ~ 100 kPa
OUT(NC)圧力〔kPa〕 0 ~ 50 kPa 0 ~ 50 kPa 0 ~ 50 kPa 0 ~ 50 kPa 0 ~ 50 kPa 0 ~ 50 kPa 0 ~ 50 kPa 0 ~ 50 kPa
NO圧力〔kPa〕 0 ~ 0 kPa 0 ~ 0 kPa ~ kPa ~ kPa ~ kPa ~ kPa ~ kPa ~ kPa
流体温度〔℃〕 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃
周囲温度〔℃〕 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃ 10 ~ 50℃
電圧〔V〕 5VDC、12VDC 5VDC、12VDC 5VDC、12VDC 5VDC、12VDC 5VDC、12VDC 5VDC、12VDC 5VDC、12VDC 5VDC、12VDC
消費電力〔W〕 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2
時間定格 間欠 ED=40% 間欠 ED=40% 間欠 ED=40% 間欠 ED=40% 間欠 ED=40% 間欠 ED=40% 間欠 ED=40% 間欠 ED=40%
ボディ材質 PPS、PEEK PPS、PEEK PPS、PEEK PPS、PEEK PPS、PEEK PPS、PEEK PPS、PEEK PPS、PEEK
シール材質 FPM
その他接液材質 - - - - - - PEEK PEEK
