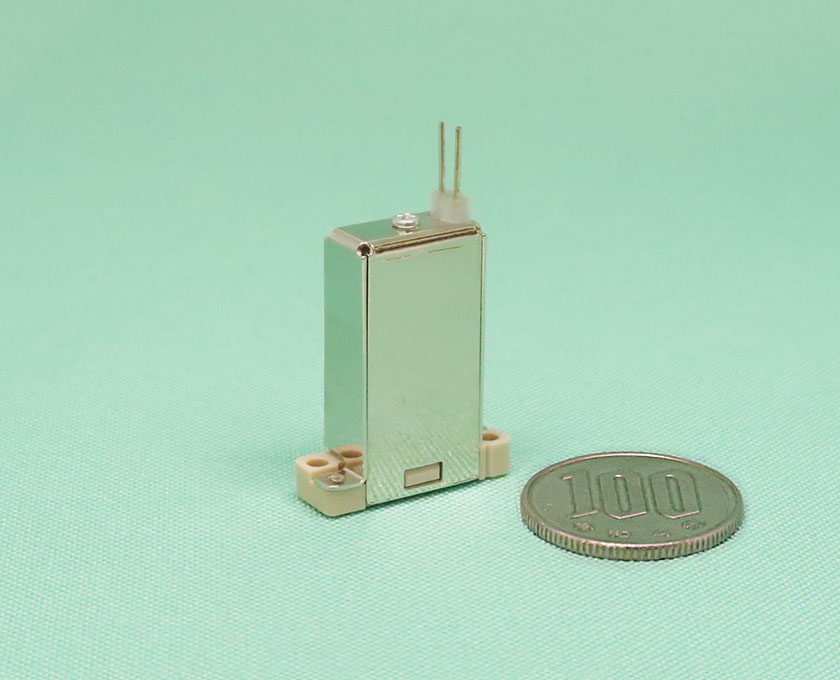

ポンピングボリューム低減で分注精度向上
特徴
- 接液部が耐蝕材料のみで構成されたアイソレーションバルブですが、ダイアフラムを使用しない新構造のため、ポンピングボリュームと内部容積を大幅に減らすことができました。低ポンピングボリュームは、微量分注時の誤差やばらつきを抑制し、高精度分注に適しています。
- 内部容積は当社従来型同等品と比較して約6割減少しています。

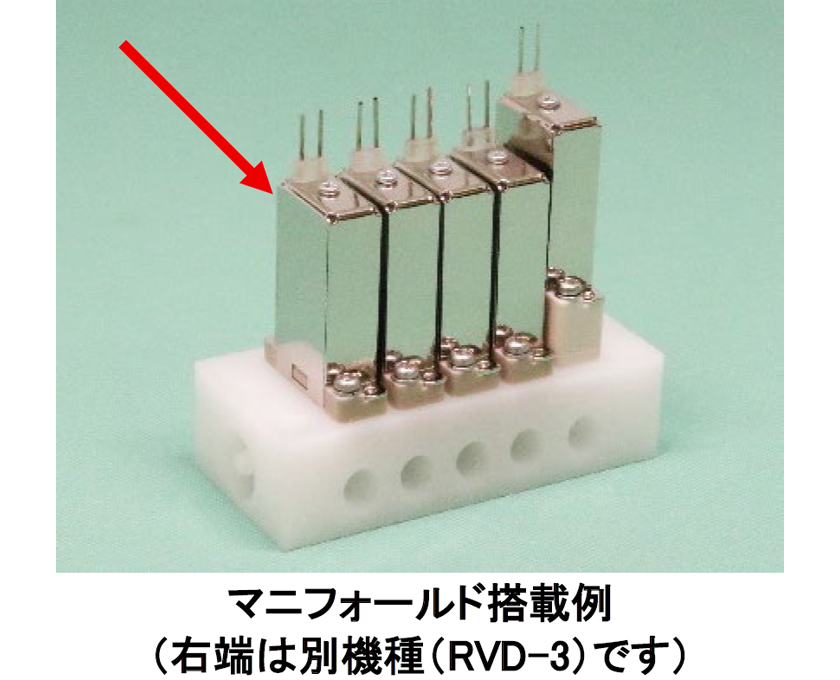

- 幅7 mmの薄型です。マニフォールドへの高密度実装で、ポート間流路長や取付スペースを大幅に削減できます。96穴ウェルプレート分注用8連ノズルにも使用可能です。
- 流体圧力の影響を受けにくい構造ですので、IN、OUTとも同等の200 kPa耐圧で、高背圧での使用にも対応可能です。
SPECIFICATION
仕様
| 型番名称 | ー |
|---|---|
| シリーズ名 | QEV |
| 外形寸法 | W21 x L7 x H28.6 mm (接続部は除く) |
| 駆動方式 | ソレノイド |
| バルブタイプ | 2方弁（N.C.） |
| オリフィス〔mm〕 | 0.8mm |
| 接続 | マニフォールドマウント |
| IN（COM）圧力〔kPa〕 | 0 ~ 200 kPa |
| OUT（NC）圧力〔kPa〕 | 0 ~ 200 kPa |
| NO圧力〔kPa〕 | 0 ~ 200 kPa |
| 電圧〔V〕 | 12 VDC、24 VDC |
| 消費電力〔W〕 | 4 |
| 時間定格 | 間欠 （減圧回路使用で連続通電可） |
| ボディ材質 | PEEK |
| その他接液材質 | FFKM |
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

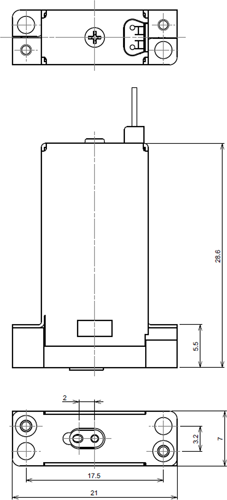

寸法図
