特徴
- ロッカー構造を採用した小型耐食電磁弁です。ロッカーと呼ばれる部品が弁内部でシーソーの様に動き、左右の弁座を交互に封止します。
- どのポートも同等の耐圧性能を持ち、流体の流入方向に制約がなくなるため、お客様のマニフォールド設計をシンプルにします。
- 接液部にはPEEKおよびFFKM／FKM／EPDMを採用しており、優れた耐薬品性・耐食性を発揮します。
- 内部容積が小さく洗浄性に優れているため、コンタミネーションの発生を抑制します。
- 開閉動作に伴う内部容積の変化がほとんどなく、ポンピングボリュームを低減します。
- 減圧回路を標準搭載しており、コイルの発熱および消費電力を大幅に抑制します。また、部品への負荷を軽減し、長寿命化に貢献します。
- 2方弁および3方弁をラインアップしており、多様な流路設計に対応します。
- 実験・分析機器、医療機器、環境計測機器、印刷機器など、幅広い用途にご使用いただけます。
SPECIFICATION
仕様
| 型番名称 | RVE-2K-1/8N(G1/8)E | RVE-2K-1/8N(G1/8)F | RVE-2K-1/8N(G1/8)G | RVE-3K-1/8N(G1/8)E | RVE-3K-1/8N(G1/8)F | RVE-3K-1/8N(G1/8)G |
|---|---|---|---|---|---|---|
| シリーズ名 | RVE | RVE | RVE | RVE | RVE | RVE |
| 外形寸法 | 76.5 × 66 × 26.7 mm （減圧回路を除く） | 76.5 × 66 × 26.7 mm （減圧回路を除く） | 76.5 × 66 × 26.7 mm （減圧回路を除く） | 76.5 × 66 × 26.7 mm （減圧回路を除く） | 76.5 × 66 × 26.7 mm （減圧回路を除く） | 76.5 × 66 × 26.7 mm （減圧回路を除く） |
| 駆動方式 | ソレノイド | ソレノイド | ソレノイド | ソレノイド | ソレノイド | ソレノイド |
| バルブタイプ | 2方弁（N.C.） | 2方弁（N.C.） | 2方弁（N.C.） | 3方弁 | 3方弁 | 3方弁 |
| オリフィス〔mm〕 | 3mm | 3mm | 3mm | 3mm | 3mm | 3mm |
| 接続 | 1/8-27NPT、G1/8 | 1/8-27NPT、G1/8 | 1/8-27NPT、G1/8 | 1/8-27NPT、G1/8 | 1/8-27NPT、G1/8 | 1/8-27NPT、G1/8 |
| IN（COM）圧力〔kPa〕 | -90 ~ 200 kPa | -90 ~ 200 kPa | -90 ~ 200 kPa | -90 ~ 200 kPa | -90 ~ 200 kPa | -90 ~ 200 kPa |
| OUT（NC）圧力〔kPa〕 | -90 ~ 200 kPa | -90 ~ 200 kPa | -90 ~ 200 kPa | -90 ~ 200 kPa | -90 ~ 200 kPa | -90 ~ 200 kPa |
| 流体温度〔℃〕 | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ |
| 周囲温度〔℃〕 | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ |
| 電圧〔V〕 | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC |
| 消費電力〔W〕 | 16 W （起動時）、 2.6 W （保持時） | 16 W （起動時）、 2.6 W （保持時） | 16 W （起動時）、 2.6 W （保持時） | 16 W （起動時）、 2.6 W （保持時） | 16 W （起動時）、 2.6 W （保持時） | 16 W （起動時）、 2.6 W （保持時） |
| 時間定格 | 連続 | 連続 | 連続 | 連続 | 連続 | 連続 |
| ボディ材質 | PEEK | PEEK | PEEK | PEEK | PEEK | PEEK |
| シール材質 | EPDM | FKM | FFKM | EPDM | FKM | FFKM |
| 容量 | 312 μL | 312 μL | 312 μL | 410 μL | 410 μL | 410 μL |
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

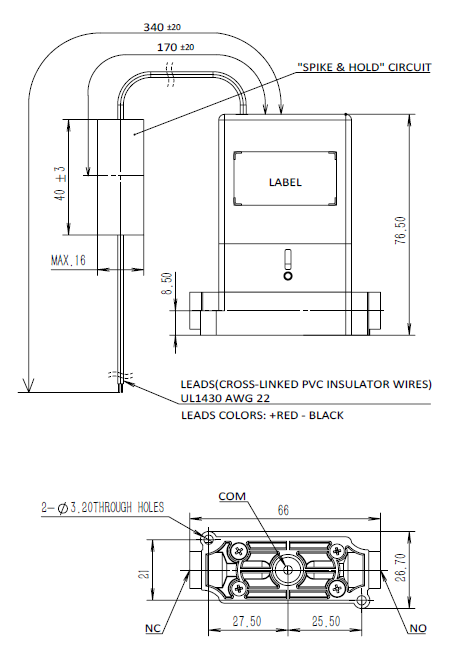

寸法図

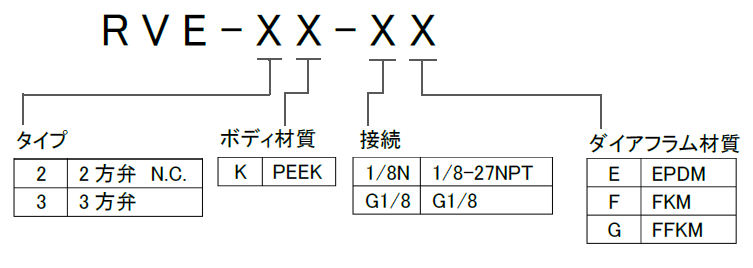

型式表示方法
