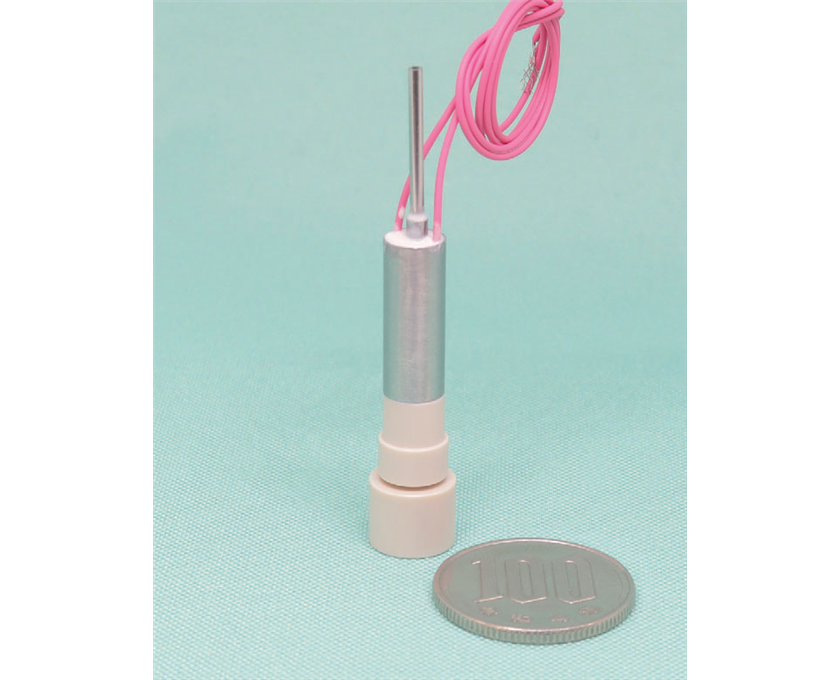

マイクロリットルオーダーでの液滴分注に
特徴
- 2⽅弁（NCタイプ）の⾼速応答弁です。
- マイクロリットルオーダーでの液滴分注が可能です。
- 試薬分注、インクや塗料の微量滴下など、⾼速かつ微量制御が求められる⽤途に適しています。
- オリフィス径や流体条件は⽤途に合わせて個別設計いたしますので、お気軽にご相談ください。
- 評価⽤サンプルの貸し出しをお受けしております。お気軽にお問い合わせください。
ご要望内容や条件により、有償となる場合や、準備にお時間をいただく場合がございます。
対応可否を含め、個別にご相談を承っております。
SPECIFICATION
仕様
| 型番名称 | - |
|---|---|
| シリーズ名 | 開発品 |
| 外形寸法 | 17 × 10.5 × 48 mm |
| バルブタイプ | 2-Way N.C.（ 通電時開） |
| オリフィス〔mm〕 | 0.4mm |
| IN（COM）圧力〔kPa〕 | 0 ~ 200 kPa |
| 電圧〔V〕 | 12 |
| 消費電力〔W〕 | 15 W ( 駆動時)、 0.27 W ( 保持時) |
| その他接液材質 | SUS430、SUS304、PPS、 FKM、エポキシ系接着剤 |
| 備考1 | 使用流体：下記接液材質と適合する各種流体 |
| 備考2 | 応答時間：500 μs ※ |
| 備考3 | 駆動周波数 ( 最大)：1000 Hz ※ |
※ オリフィスは、用途に合わせて設計対応します。
※ 応答時間・駆動周波数は当社駆動波形で測定した仕様です。（下記参照）
※ 応答時間・駆動周波数は当社駆動波形で測定した仕様です。（下記参照）
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。
寸法図
当社駆動波形
⽤途例
- 分注・吐出
微量分注装置などにおいて、微量液体を⾼精度に制御する⽤途。
マイクロリットル単位の試薬分注や、液剤の微量滴下⽤途。 - 選別・仕分け
⾷品・部品の不良品や異物除去⽤途。
⾼速エアー噴射により対象物を⾮接触で瞬時に選別する⽤途。 - 精密位置決め
宇宙機スラスターなどの⽤途。
噴射制御により物体を⾼精度に位置決めでき、姿勢制御など瞬時応答が求められる⽤途。 - その他の応⽤
核融合炉システムにおける流体制御⽤途。
オリフィス径や流体条件は⽤途に合わせて個別設計いたしますので、お気軽にご相談ください。
