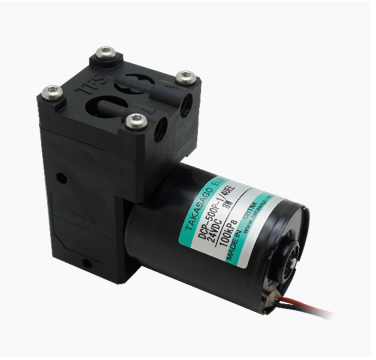

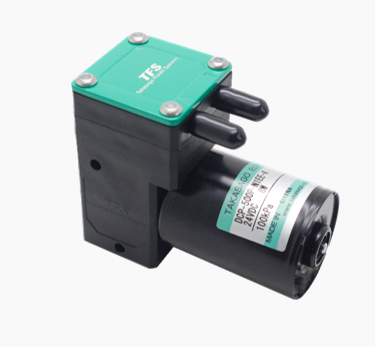

標準流量400、500 mL/minの耐食型ダイアフラムポンプ
特徴
- 標準流量は400 mL/minもしくは500 mL/minで、圧力範囲は-60 ～ 100 kPaのポンプです。
- ブラシレスモーターのため、長寿命、メンテナンスフリー、低騒音です。
- 接液部に金属を含みません（下表参照）。多様な流体に使用できます。
SPECIFICATION
仕様
| 型番名称 | DCP-400P-N1EE | DCP-400P-1/4UEE | DCP-400P-N1FF | DCP-400P-1/4UFF | DCP-500P-N1EE | DCP-500P-1/4UEE | DCP-500P-N1FF | DCP-500P-1/4UFF |
|---|---|---|---|---|---|---|---|---|
| シリーズ名 | DCP | DCP | DCP | DCP | DCP | DCP | DCP | DCP |
| 外形寸法 | 31 × 68.2 × 55.2 mm | 31 × 68.2 × 53.7 mm | 31 × 68.2 × 55.2 mm | 31 × 68.2 × 53.7 mm | 31 × 68.2 × 55.2 mm | 31 × 68.2 × 53.7 mm | 31 × 68.2 × 55.2 mm | 31 × 68.2 × 53.7 mm |
| 駆動方式 | DCブラシレスモーター | DCブラシレスモーター | DCブラシレスモーター | DCブラシレスモーター | DCブラシレスモーター | DCブラシレスモーター | DCブラシレスモーター | DCブラシレスモーター |
| ポンプ方式 | ダイアフラム | ダイアフラム | ダイアフラム | ダイアフラム | ダイアフラム | ダイアフラム | ダイアフラム | ダイアフラム |
| 接続 | ニップル | 1/4-28UNF | ニップル | 1/4-28UNF | ニップル | 1/4-28UNF | ニップル | 1/4-28UNF |
| 流体温度〔℃〕 | 0 ~ 80℃ | 0 ~ 80℃ | 0 ~ 80℃ | 0 ~ 80℃ | 0 ~ 80℃ | 0 ~ 80℃ | 0 ~ 80℃ | 0 ~ 80℃ |
| 周囲温度〔℃〕 | 0 ~ 40℃ | 0 ~ 40℃ | 0 ~ 40℃ | 0 ~ 40℃ | 0 ~ 40℃ | 0 ~ 40℃ | 0 ~ 40℃ | 0 ~ 40℃ |
| 電圧〔V〕 | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC | 12 VDC、24 VDC |
| 消費電力〔W〕 | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W | 8 W |
| ボディ材質 | PP | PP | PP | PP | PP | PP | PP | PP |
| シール材質 | EPDM | EPDM | FKM | FKM | EPDM | EPDM | FKM | FKM |
| 吐出流量 | ~ 400 mL/min *1 | ~ 400 mL/min *1 | ~ 400 mL/min *1 | ~ 400 mL/min *1 | ~ 500 mL/min *1 | ~ 500 mL/min *1 | ~ 500 mL/min *1 | ~ 500 mL/min *1 |
| 吐出圧力〔kPa〕 | 100 kPa | 100 kPa | 100 kPa | 100 kPa | 100 kPa | 100 kPa | 100 kPa | 100 kPa |
| 重量 | 150 g | 150 g | 150 g | 150 g | 150 g | 150 g | 150 g | 150 g |
*1 背圧0kPaで測定の値です。
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。
寸法図

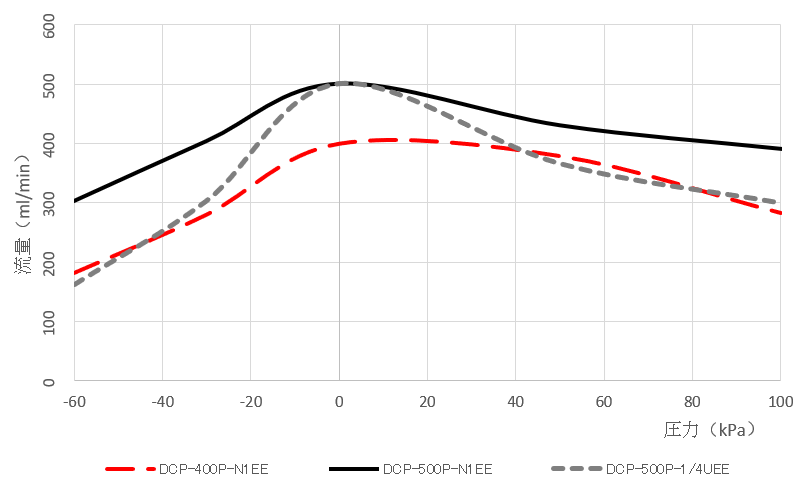

流量曲線図
* 流量曲線は参考値で、保証値ではありません。
