チューブポンプRP-Hシリーズ用のステッピングモーターコントローラー
概要
-
RP-H（ステッピングモーター付き）シリーズ専用のコントローラーです。
特徴
- RP-H（ステッピングモーター付き）シリーズのポンプをコントロールできます。
- 接続できるポンプは、1台です。
- 付属のUSBメモリーから専用ソフトをインストールしたパソコンと、RE-C700をUSBケーブル（付属）で接続し、ポンプの各種動作をコントロールできます。
- ポンプの動作シーケンスもプログラムできます。
- 30回転までの指定の回転数で、ストップさせることができ、1回転の吐出量の指定倍数での定量吐出動作ができます。（1回転の吐出量データは、ポンプに付属）
- 動作シーケンスのプログラムデータをRE-C700に保存し、パソコン接続なしでポンプ駆動ができます。
- Molex製コネクタ付き配線もしくはコネクタ無し配線のポンプをご使用ください。（JST製コネクタ付配線のポンプは使用できません。）
- その他のコントローラについては、<技術情報>チューブポンプのコントローラー 選定方法をご覧ください。
SPECIFICATION
仕様
| 型番名称 | RE-C700 |
|---|---|
| シリーズ名 | コントローラー |
| 外形寸法 | 100 x 100 x 34 mm |
| 駆動方式 | バイポーラ定電圧駆動 |
| 駆動電源 | DC5V 1A（ACアダプター付属） |
| 備考1 | 適用ポンプ：RP-Hシリーズ（ステッピングモーター使用モデルのみ） |
| 備考2 | 適用ポンプ：Molex製コネクタ付き配線・コネクタなし配線 （JST製コネクタ付配線のポンプは使用できません。） |
※励磁モード：1/4マイクロステップ駆動
※モーター駆動電圧：5.2 V（固定）
※付属品：ACアダプター (入力：AC100-240 V 50/60 Hz , 出力：DC5 V 1 A)、USBメモリー (PC用ソフト) 、USBケーブル (PC接続用)
※モーター駆動電圧：5.2 V（固定）
※付属品：ACアダプター (入力：AC100-240 V 50/60 Hz , 出力：DC5 V 1 A)、USBメモリー (PC用ソフト) 、USBケーブル (PC接続用)
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

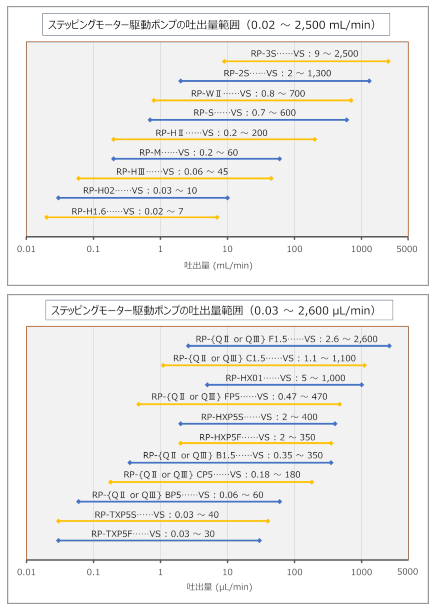

ステッピングモーター駆動ポンプの吐出量範囲

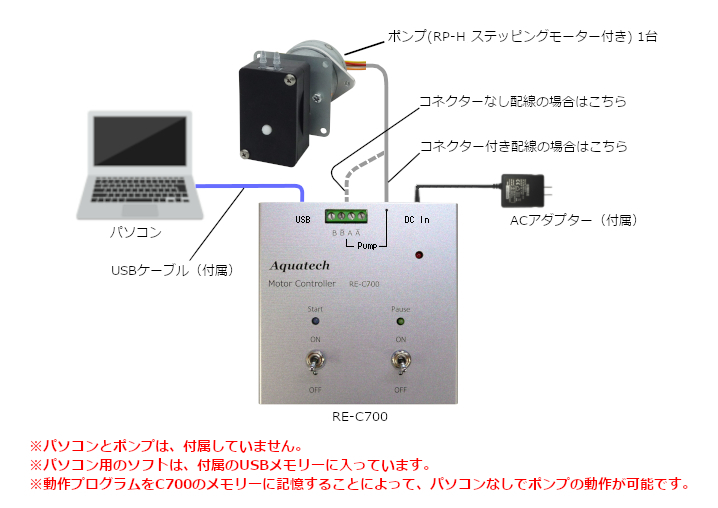

接続図
