ポンプヘッドをワンタッチで交換可能
チューブポンプ
特徴
- ポンプヘッド交換タイプで最大吐出量 45 mL/min のステッピングモーター駆動ポンプです。
- ステッピングモーター駆動なので、60 μL ～ 45 mL/min の広範囲で、吐出量の調整ができます。
- ポンプヘッド交換は強力磁石によるワンタッチ交換方式です。
- ポンプヘッドは、滅菌が可能です。
※オートクレーブ(121℃ 25 分×10 回）/γ線(25 kGy)
ただし、「トランスマスター TM-15」チューブ使用のRK-HⅢ02Wは、オートクレーブ不可。 - チューブは、シリコーン、ファーメドBPT、トランスマスターTM-15の3種類からお選びいただけます。
- ステッピングモーター駆動用のドライバー基板も用意しています（別売）。
SPECIFICATION
仕様
| 型番名称 | RP-HⅢ02S-45Z-DC24VS | RP-HⅢ02F-45Z-DC24VS | RP-HⅢ02W-45Z-DC24VS | RP-HⅢ02S-45A-DC24VS | RP-HⅢ02F-45A-DC24VS | RP-HⅢ02W-45A-DC24VS |
|---|---|---|---|---|---|---|
| シリーズ名 | RP-HⅢ | RP-HⅢ | RP-HⅢ | RP-HⅢ | RP-HⅢ | RP-HⅢ |
| 外形寸法 | 63.2 × 40 × 57.2 mm | 63.2 × 40 × 57.2 mm | 63.2 × 40 × 57.2 mm | 63.2 × 40 × 57.2 mm | 63.2 × 40 × 57.2 mm | 63.2 × 40 × 57.2 mm |
| 駆動方式 | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター |
| ポンプヘッド交換可否 | 可（ヘッド型式：RK-HⅢ02S） | 可（ヘッド型式：RK-HⅢ02F） | 可（ヘッド型式：RK-HⅢ02W） | 可（ヘッド型式：RK-HⅢ02S） | 可（ヘッド型式：RK-HⅢ02F） | 可（ヘッド型式：RK-HⅢ02W） |
| 電圧〔V〕 | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
| 適応チューブ | シリコーン | ファーメド BPT | トランスマスター TM-15 | シリコーン | ファーメド BPT | トランスマスター TM-15 |
| チューブ内径〔mm〕 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| チューブ外径〔mm〕 | 4.0 | 4.0 | 4.2 | 4.0 | 4.0 | 4.2 |
| 自吸可否 | 可 | 可 | 可 | 可 | 可 | 可 |
| 吐出流量 | 0.06 mL/min（0.3 rpm の時） ~ 45 mL/min（250 rpm の時） | 0.06 mL/min（0.3 rpm の時） ~ 45 mL/min（250 rpm の時） | 0.06 mL/min（0.3 rpm の時） ~ 45 mL/min（250 rpm の時） | 0.06 mL/min（0.3 rpm の時） ~ 45 mL/min（250 rpm の時） | 0.06 mL/min（0.3 rpm の時） ~ 45 mL/min（250 rpm の時） | 0.06 mL/min（0.3 rpm の時） ~ 45 mL/min（250 rpm の時） |
| 重量 | 約 213 g | 約 213 g | 約 213 g | 約 213 g | 約 213 g | 約 213 g |
| 備考1 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌不可 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌不可 |
| 備考2 | コネクタ：無 | コネクタ：無 | コネクタ：無 | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) |
| 備考3 | - | - | - | 対応ドライバー基板： BD202411-H3 | 対応ドライバー基板： BD202411-H3 | 対応ドライバー基板： BD202411-H3 |
※ ポンプ固定用のねじ締めは、ポンプヘッドを外した状態で行ってください。
※この製品は、株式会社アクアテックの製品です。
※この製品は、株式会社アクアテックの製品です。
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

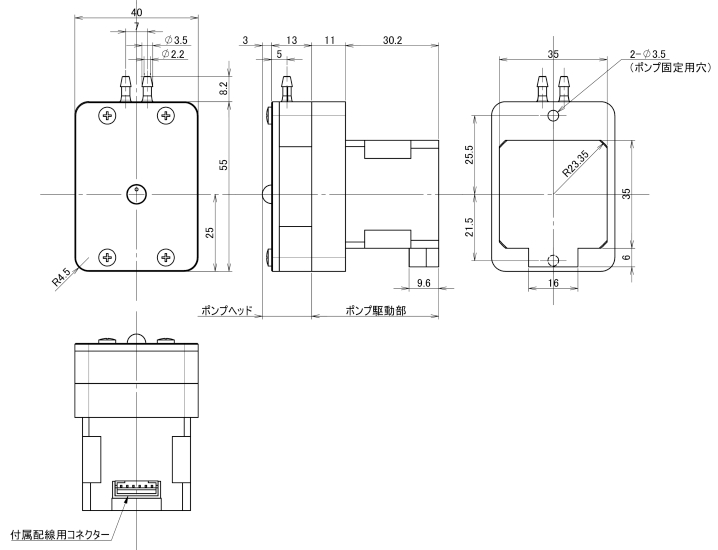

寸法図

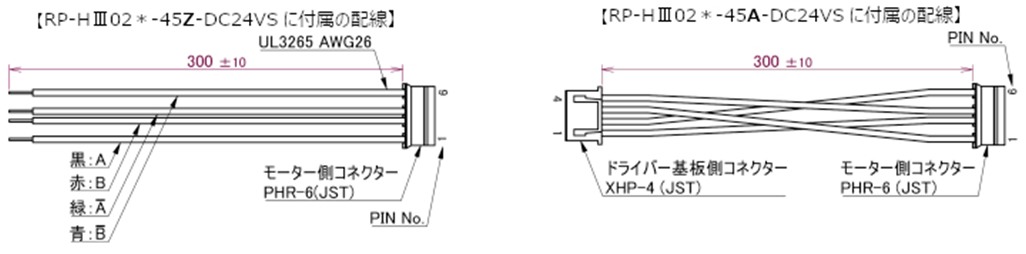

付属配線
ステッピングモーター ドライバー基板 BD202411-H3
- モーターと電源を接続し、外部からの制御信号でモーターをコントロールするためのドライバー基板です。
- 制御信号を送る機材は、お客様でご用意ください。
- 24VDC 1A の電源供給が必要です。
直流電源装置、AC アダプター等をご用意ください。
※ ドライバー基板の使用には、ドライバー基板対応のJST 製コネクタ付きの配線が付属したポンプ(RP-HⅢ02＊-45A-DC24VS)が必要です。

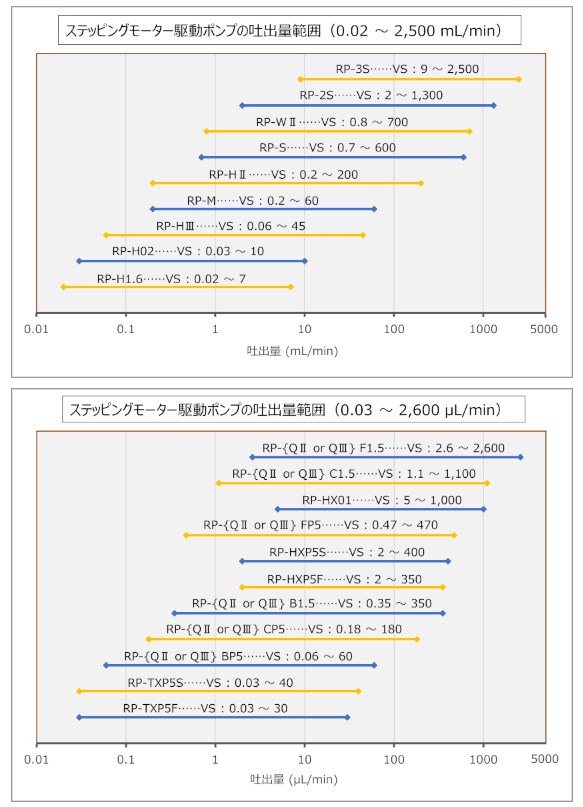

ステッピングモーター駆動ポンプの吐出量範囲
