特徴
- RP-WⅡの駆動にステッピングモーターを採用した、2 連タイプのポンプです。
- 内径 4 ㎜ × 外径 8 ㎜（肉厚 2 mm）のチューブを使用していて、同等以上の吐出量のポンプで使用している肉厚 1.5 ㎜のチューブに比べ、肉厚が厚くチューブを圧迫したときの復元力が強いため、リングポンプの弱点である吸引性能を改善しています。
- ステッピングモーター駆動なので、0.8 ～ 700 mL/min の広範囲で、吐出量の調整ができます。
- 2 連タイプなので、1 連のポンプに比べ、吐出流の脈動を低減できます。
- ステッピングモーター駆動用のドライバー基板も用意しています（別売）。
SPECIFICATION
仕様
| 型番名称 | RP-WⅡ04F-700Z-DC24VS | RP-WⅡ04F-700A-DC24VS |
|---|---|---|
| シリーズ名 | RP-WⅡ | RP-WⅡ |
| 外形寸法 | 82 × 148.3 × 136.9 mm | 82 × 148.3 × 136.9 mm |
| 駆動方式 | ステッピングモーター | ステッピングモーター |
| 電圧〔V〕 | 24 VDC | 24 VDC |
| 適応チューブ | ファーメド BPT | ファーメド BPT |
| チューブ内径〔mm〕 | 4 | 4 |
| チューブ外径〔mm〕 | 8 | 8 |
| 自吸可否 | 可 | 可 |
| 吐出流量 | 0.8 mL/min（0.3 rpm の時） ~ 700 mL/min（250 rpm の時） | 0.8 mL/min（0.3 rpm の時） ~ 700 mL/min（250 rpm の時） |
| 重量 | 約 1,100 g | 約 1,100 g |
| 備考1 | コネクタ：無 | コネクタ：有(JST製) |
| 備考2 | - | 対応ドライバー基板： BD202412-S |
※この製品は、株式会社アクアテックの製品です。
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

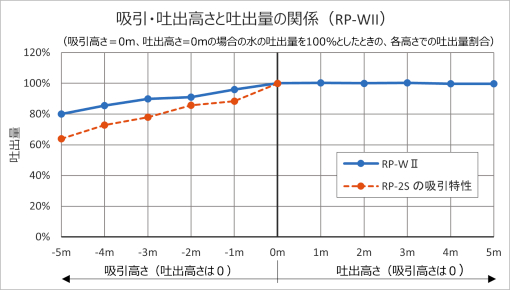

P-Q特性
※チューブ材質・大きさ、モータにより変化します。
※-5 m のとき、RP-WⅡの吐出量割合は、RP-2Sよりも約17%大きく、吸引性能が良くなっています。
ステッピングモーター駆動ポンプの吐出量範囲
ステッピングモーター ドライバー基板 BD202412-S
- モーターと電源を接続し、外部からの制御信号でモーターをコントロールするためのドライバー基板です。
- 制御信号を送る機材は、お客様でご用意ください。
- 24VDC 2A の電源供給が必要です。
直流電源装置、AC アダプター等をご用意ください。
※ ドライバー基板の使用には、ドライバー基板対応のJST 製コネクタ付き
の配線が付属したポンプ(RP-WⅡ04F-700A-DC24VS)が必要です。
