特徴
- RP-Sの駆動にステッピングモーターを採用した、長寿命・大容量タイプのポンプです。
- ステッピングモーター駆動なので、0.7 ～ 600 mL/min の広範囲で、吐出量の調整ができます。
- ステッピングモーター駆動用のドライバー基板も用意しています（別売）。
SPECIFICATION
仕様
| 型番名称 | RP-S06N-600Ｚ-DC24VS | RP-S06R-600Ｚ-DC24VS | RP-S06F-600Ｚ-DC24VS | RP-S06W-600Ｚ-DC24VS | RP-S06N-600A-DC24VS | RP-S06R-600A-DC24VS | RP-S06F-600A-DC24VS | RP-S06W-600A-DC24VS |
|---|---|---|---|---|---|---|---|---|
| シリーズ名 | RP-S | RP-S | RP-S | RP-S | RP-S | RP-S | RP-S | RP-S |
| 外形寸法 | 110 × 126 × 104.2 mm | 110 × 126 × 104.2 mm | 110 × 126 × 104.2 mm | 110 × 126 × 104.2 mm | 110 × 126 × 104.2 mm | 110 × 126 × 104.2 mm | 110 × 126 × 104.2 mm | 110 × 126 × 104.2 mm |
| 駆動方式 | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター |
| 電圧〔V〕 | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
| 適応チューブ | タイゴンA-60-F | バーシロンF-5500-A | ファーメドBPT | トランスマスター TM-15 | タイゴンA-60-F | バーシロンF-5500-A | ファーメドBPT | トランスマスター TM-15 |
| チューブ内径〔mm〕 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 | 6.35 |
| チューブ外径〔mm〕 | 9.52 | 9.52 | 9.52 | 9.52 | 9.52 | 9.52 | 9.52 | 9.52 |
| 吐出流量 | 0.7 mL/min（0.3 rpm の時） ~ 600 mL/min（250 rpm の時） | 0.7 mL/min（0.3 rpm の時） ~ 600 mL/min（250 rpm の時） | 0.7 mL/min（0.3 rpm の時） ~ 600 mL/min（250 rpm の時） | 0.7 mL/min（0.3 rpm の時） ~ 600 mL/min（250 rpm の時） | 0.7 mL/min（0.3 rpm の時） ~ 600 mL/min（250 rpm の時） | 0.7 mL/min（0.3 rpm の時） ~ 600 mL/min（250 rpm の時） | 0.7 mL/min（0.3 rpm の時） ~ 600 mL/min（250 rpm の時） | 0.7 mL/min（0.3 rpm の時） ~ 600 mL/min（250 rpm の時） |
| 重量 | 約 798 g | 約 798 g | 約 798 g | 約 798 g | 約 798 g | 約 798 g | 約 798 g | 約 798 g |
| 備考1 | コネクタ：無 | コネクタ：無 | コネクタ：無 | コネクタ：無 | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) |
| 備考2 | - | - | - | - | 対応ドライバー基板：BD202412-S | 対応ドライバー基板：BD202412-S | 対応ドライバー基板：BD202412-S | 対応ドライバー基板：BD202412-S |
※この製品は、株式会社アクアテックの製品です。
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

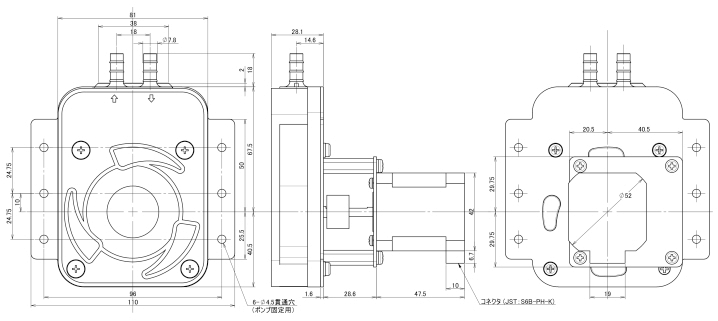

寸法図
ステッピングモーター ドライバー基板 BD202412-S
- モーターと電源を接続し、外部からの制御信号でモーターをコントロールするためのドライバー基板です。
- 制御信号を送る機材は、お客様でご用意ください。
- 24VDC 2A の電源供給が必要です。
直流電源装置、AC アダプター等をご用意ください。
※ ドライバー基板の使用には、ドライバー基板対応のJST 製コネクタ付きの配線が付属したポンプ(RP-S06＊-600A-DC24VS)が必要です。

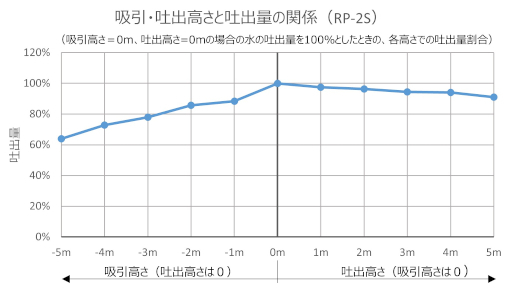

P-Q特性
ステッピングモーター駆動ポンプの吐出量範囲
