ポンプヘッドをワンタッチで交換可能 チューブポンプ
特徴
- RP-HⅡの駆動にステッピングモーターを採用した、ポンプヘッド交換タイプのポンプです。
- ステッピングモーター駆動なので、0.2 ～ 200 mL/min の広範囲で、吐出量の調整ができます。
- ポンプヘッド交換は強力磁石によるワンタッチ交換方式です。
- ポンプヘッドは、滅菌が可能です。
※オートクレーブ(121℃ 25 分×10 回）/γ線(25 kGy)
ただし、「トランスマスター TM-15」チューブ使用のポンプは、オートクレーブ不可。
（バーシロン F-5500-A は、滅菌に関して未確認です。） - チューブは、タイゴンA-60-F、SWFT、バーシロンF-5500-A、ファーメドBPT、トランスマスターTM-15 の5種類からお選びいただけます。
- ステッピングモーター駆動用のドライバー基板も用意しています（別売）。
SPECIFICATION
仕様
| 型番名称 | RP-HⅡ04N-200Z-DC24VS | RP-HⅡ04C-200Z-DC24VS | RP-HⅡ04R-200Z-DC24VS | RP-HⅡ04F-200Z-DC24VS | RP-HⅡ04W-200Z-DC24VS | RP-HⅡ04N-200A-DC24VS | RP-HⅡ04C-200A-DC24VS | RP-HⅡ04R-200A-DC24VS | RP-HⅡ04F-200A-DC24VS | RP-HⅡ04W-200A-DC24VS |
|---|---|---|---|---|---|---|---|---|---|---|
| シリーズ名 | RP-HⅡ | RP-HⅡ | RP-HⅡ | RP-HⅡ | RP-HⅡ | RP-HⅡ | RP-HⅡ | RP-HⅡ | RP-HⅡ | RP-HⅡ |
| 外形寸法 | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm | 77 × 60 × 71.2 mm |
| 駆動方式 | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター | ステッピングモーター |
| ポンプヘッド交換可否 | 可（ヘッド型式：RK-HⅡ04N） | 可（ヘッド型式：RK-HⅡ04C） | 可（ヘッド型式：RK-HⅡ04R） | 可（ヘッド型式：RK-HⅡ04F） | 可（ヘッド型式：RK-HⅡ04W） | 可（ヘッド型式：RK-HⅡ04N） | 可（ヘッド型式：RK-HⅡ04C） | 可（ヘッド型式：RK-HⅡ04R） | 可（ヘッド型式：RK-HⅡ04F） | 可（ヘッド型式：RK-HⅡ04W） |
| 電圧〔V〕 | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
| 適応チューブ | タイゴンA-60-F | SWFT | バーシロン F-5500-A | ファーメド BPT | トランスマスター TM-15 | タイゴンA-60-F | SWFT | バーシロン F-5500-A | ファーメド BPT | トランスマスター TM-15 |
| チューブ内径〔mm〕 | 3.9 | 3.9 | 3.9 | 4.0 | 4.0 | 3.9 | 3.9 | 3.9 | 4.0 | 4.0 |
| チューブ外径〔mm〕 | 5.8 | 5.8 | 5.8 | 6.0 | 6.0 | 5.8 | 5.8 | 5.8 | 6.0 | 6.0 |
| 自吸可否 | 可 | 可 | 可 | 可 | 可 | 可 | 可 | 可 | 可 | 可 |
| 吐出流量 | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 200 mL/min（250 rpm の時） |
| 重量 | 約 285 g | 約 285 g | 約 285 g | 約 285 g | 約 285 g | 約 285 g | 約 285 g | 約 285 g | 約 285 g | 約 285 g |
| 備考1 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌不可 | ポンプヘッドのオートクレーブ 滅菌不可 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌不可 | ポンプヘッドのオートクレーブ 滅菌可能 | ポンプヘッドのオートクレーブ 滅菌可能 |
| 備考2 | コネクタ：無 | コネクタ：無 | コネクタ：無 | コネクタ：無 | コネクタ：無 | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) |
| 備考3 | - | - | - | - | - | 対応ドライバー基板： BD202411-M | 対応ドライバー基板： BD202411-M | 対応ドライバー基板： BD202411-M | 対応ドライバー基板： BD202411-M | 対応ドライバー基板： BD202411-M |
※この製品は、株式会社アクアテックの製品です。
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。
寸法図

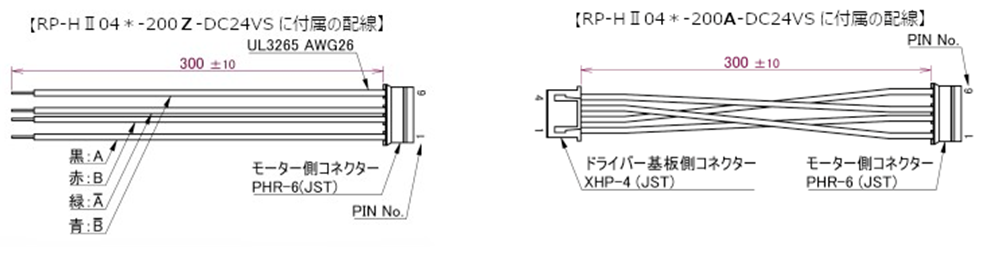

付属配線
ステッピングモーター ドライバー基板BD202411-M
- モーターと電源を接続し、外部からの制御信号でモーターをコントロールするためのドライバー基板です。
- 制御信号を送る機材は、お客様でご用意ください。
- 24VDC 2A の電源供給が必要です。
直流電源装置、AC アダプター等をご用意ください。
※ ドライバー基板の使用には、ドライバー基板対応のJST 製コネクタ付きの
配線が付属したポンプ(RP-HⅡ04＊-200A-DC24VS)が必要です。
ステッピングモーター駆動ポンプの吐出量範囲
