特徴
- RP-Mの駆動にステッピングモーターを採用したポンプです。
- ステッピングモーター駆動なので、0.2 ～ 60 mL/min の広範囲で、吐出量の調整ができます。
- ステッピングモーター駆動用のドライバー基板も用意しています（別売）。
SPECIFICATION
仕様
| 型番名称 | RP-M04N-60Z-DC24VS | RP-M04C-60Z-DC24VS | RP-M04R-60Z-DC24VS | RP-M04F-60Z-DC24VS | RP-M04W-60Z-DC24VS | RP-M04N-60A-DC24VS | RP-M04C-60A-DC24VS | RP-M04R-60A-DC24VS | RP-M04F-60A-DC24VS | RP-M04W-60A-DC24VS |
|---|---|---|---|---|---|---|---|---|---|---|
| シリーズ名 | RP-M | RP-M | RP-M | RP-M | RP-M | RP-M | RP-M | RP-M | RP-M | RP-M |
| 外形寸法 | 74 × 74.5 × 64.3 mm | 74 × 74.5 × 85 mm | 74 × 74.5 × 64.3 mm | 74 × 74.5 × 64.3 mm | 74 × 74.5 × 64.3 mm | 74 × 74.5 × 64.3 mm | 74 × 74.5 × 64.3 mm | 74 × 74.5 × 64.3 mm | 74 × 74.5 × 64.3 mm | 74 × 74.5 × 64.3 mm |
| 駆動方式 | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター | 2相バイポーラーステッピングモーター |
| 電圧〔V〕 | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC | 24 VDC |
| 適応チューブ | タイゴンA-60-F | SWFT | バーシロン F-5500-A | ファーメド BPT | トランスマスター TM-15 | タイゴンA-60-F | SWFT | バーシロン F-5500-A | ファーメド BPT | トランスマスター TM-15 |
| チューブ内径〔mm〕 | 3.9 | 3.9 | 3.9 | 4.0 | 4.0 | 3.9 | 3.9 | 3.9 | 4.0 | 4.0 |
| チューブ外径〔mm〕 | 5.8 | 5.8 | 5.8 | 6.0 | 6.0 | 5.8 | 5.8 | 5.8 | 6.0 | 6.0 |
| 自吸可否 | 可 | 可 | 可 | 可 | 可 | 可 | 可 | 可 | 可 | 可 |
| 吐出流量 | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） | 0.2 mL/min（0.3 rpm の時） ~ 60 mL/min（100 rpm の時） |
| 重量 | 約 385 g | 約 385 g | 約 385 g | 約 385 g | 約 385 g | 約 385 g | 約 385 g | 約 385 g | 約 385 g | 約 385 g |
| 備考1 | コネクタ：無(JST製) | コネクタ：無(JST製) | コネクタ：無(JST製) | コネクタ：無(JST製) | コネクタ：無(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) | コネクタ：有(JST製) |
| 備考2 | - | - | - | - | - | 対応ドライバー基板： BD202411-M | 対応ドライバー基板： BD202411-M | 対応ドライバー基板： BD202411-M | 対応ドライバー基板： BD202411-M | 対応ドライバー基板： BD202411-M |
※ この製品は、株式会社アクアテックの製品です。
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

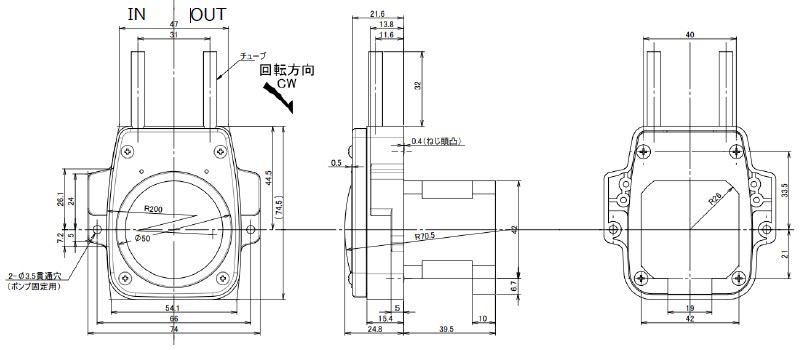

寸法図
P-Q特性
※チューブ材質・大きさ、モータにより変化します。
ステッピングモーター駆動ポンプの吐出量範囲
ステッピングモーター ドライバー基板 BD202411-M
- モーターと電源を接続し、外部からの制御信号でモーターをコントロールするためのドライバー基板です。
- 制御信号を送る機材は、お客様でご用意ください。
- 24VDC 2A の電源供給が必要です。
直流電源装置、AC アダプター等をご用意ください。
※ ドライバー基板の使用には、ドライバー基板対応のJST 製コネクタ付きの配線が付属したポンプ(RP-M04＊-60A-DC24VS)が必要です。
