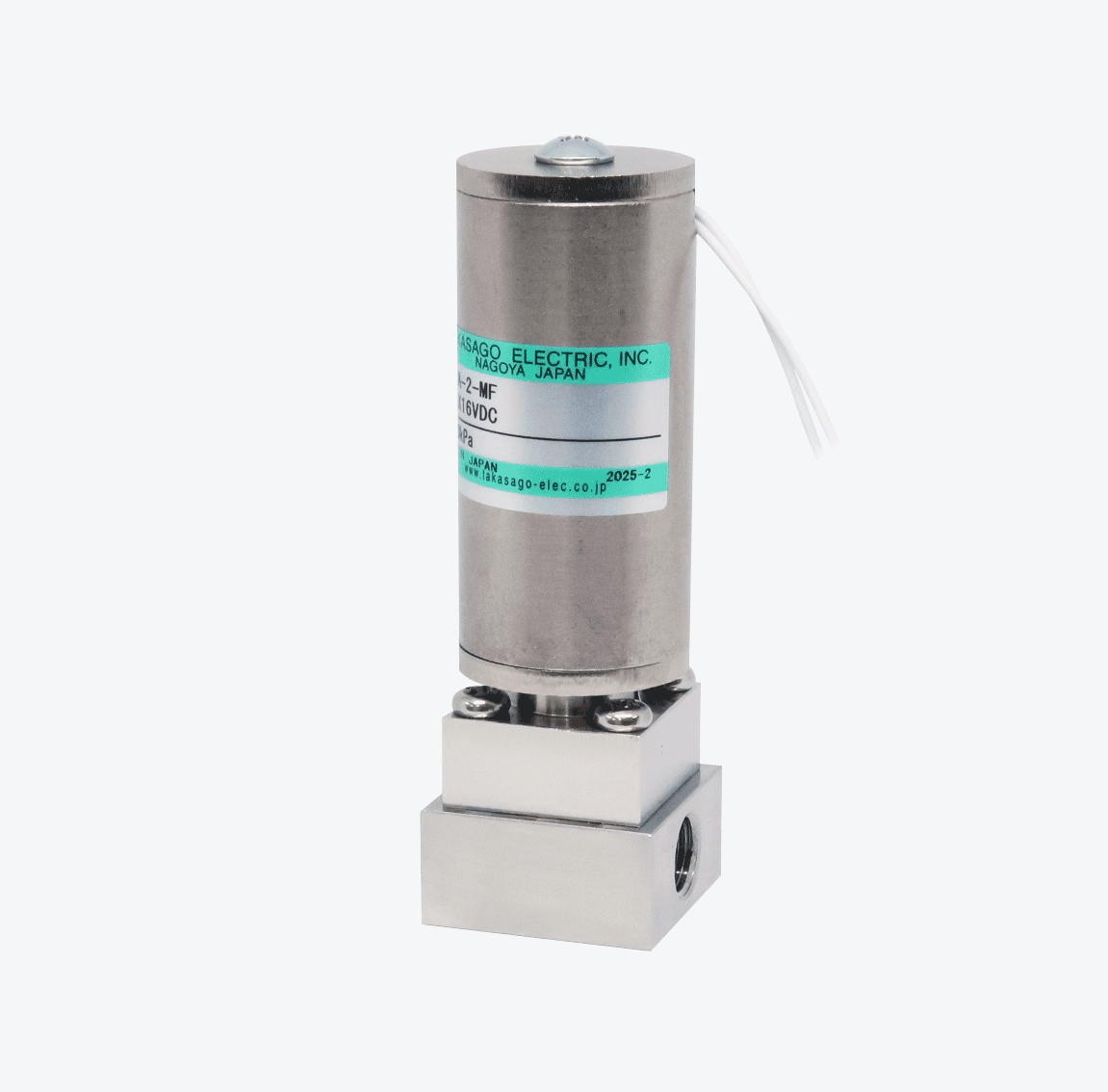

電圧によって流量を高精度にコントロールできる比例制御弁
特徴
- 印加電圧/電流の増減で、気体の流量を無段階に調整できる、ソレノイド駆動の比例制御弁です。
- 7種類のラインナップを開発中です。ラインナップ全体の流量範囲は、0 ～ 140 L/minです。（ΔP=500 kPa エアー）
- マスフローコントローラーをはじめ、様々な用途にご使用いただけます。
- カスタマイズも可能です。詳細はお問い合わせください。
SPECIFICATION
仕様
| 型番名称 | - |
|---|---|
| シリーズ名 | PVA |
| 外形寸法 | 24 × 24 × H88.9 mm |
| 駆動方式 | ソレノイド |
| バルブタイプ | 2方N.C. (通電時開) 比例制御式 |
| 流量制御範囲 | 0 ～ 140 L/min （ΔP=500 kPa エアー） |
| IN（COM）圧力〔kPa〕 | ~ 500 kPa |
| 電圧〔V〕 | 0 ～ 16VDC |
| 消費電力〔W〕 | 2.6 W |
| 時間定格 | 比例制御式 |
| その他接液材質 | FKM、SUS316L、PTFE、 K-M31（磁気ステンレス） |
| 備考1 | CV 値：0.11 |
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。
寸法図
流量特性
-
この流量特性のグラフは、CV 値が0.03の仕様の製品を使用した一例です。
（一次側圧力50 kPa時（エアー））
