見えない異物を“見える化”！
貴社製品の信頼性を向上させます！
特徴

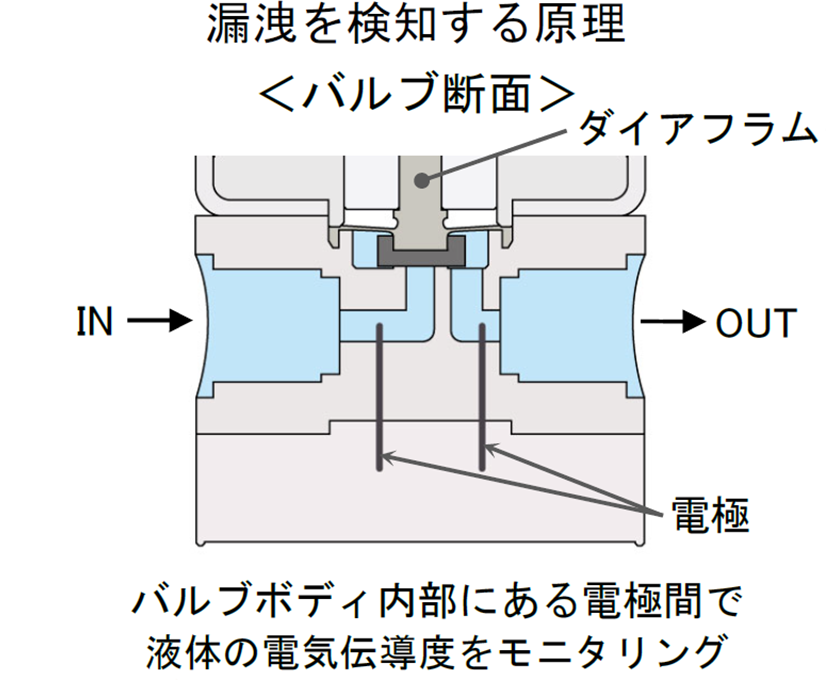

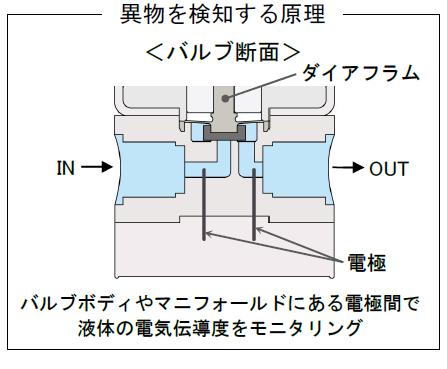

- バルブボディやマニフォールドに電極を配置する構造で、使用流体の電気伝導度をモニタリングすることにより、異物の噛み込み等によるバルブシール部での流体漏れを検知し、装置側に信号出力できます。また、バルブ開時の液切れや気泡の発生を検知します。
SPECIFICATION
仕様
| 型番名称 | MTSV-2K-NM6(1/4U) F(G)1E | MTSV-2K-NM6(1/4U) F(G)2E | MTSV-2K-NM6(1/4U) F(G)3E |
|---|---|---|---|
| シリーズ名 | MTV | MTV | MTV |
| 外形寸法 | L25 × W26 × H48 mm | L25 × W26 × H48 mm | L25 × W26 × H48 mm |
| 駆動方式 | ソレノイド | ソレノイド | ソレノイド |
| バルブタイプ | 2方弁（N.C.） | 2方弁（N.C.） | 2方弁（N.C.） |
| オリフィス〔mm〕 | 2.0mm | 2.0mm | 2.0mm |
| 接続 | M6、1/4-28UNF | M6、1/4-28UNF | M6、1/4-28UNF |
| IN（COM）圧力〔kPa〕 | 0 ~ 200 kPa | 0 ~ 200 kPa | 0 ~ 200 kPa |
| OUT（NC）圧力〔kPa〕 | 0 ~ 100 kPa | 0 ~ 100 kPa | 0 ~ 100 kPa |
| 流体温度〔℃〕 | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ |
| 周囲温度〔℃〕 | 5 ~ 50℃ | 5 ~ 50℃ | 5 ~ 50℃ |
| 電圧〔V〕 | 12、24 | 12、24 | 12、24 |
| 消費電力〔W〕 | 2.6 | 2.6 | 2.6 |
| その他接液材質 | PEEK、PTFE、FKM（FFKM） | PEEK、PTFE、FKM（FFKM） | PEEK、PTFE、FKM（FFKM） |
| 備考1 | 使用流体の導電率： 50～100 μS/cm | 使用流体の導電率： 100～1000 μS/cm | 使用流体の導電率： 1～10 mS/cm |
| 備考2 | ※MTVシリーズに搭載した場合 | ※MTVシリーズに搭載した場合 | ※MTVシリーズに搭載した場合 |
【センサー基板 外部インターフェース】
出力仕様：I2C
電圧：5 VDC
出力仕様：I2C
電圧：5 VDC
当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

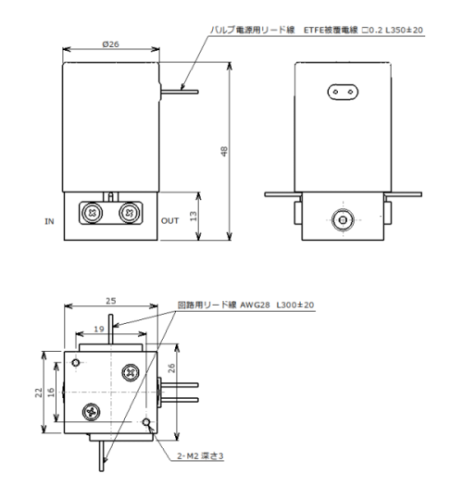

寸法図

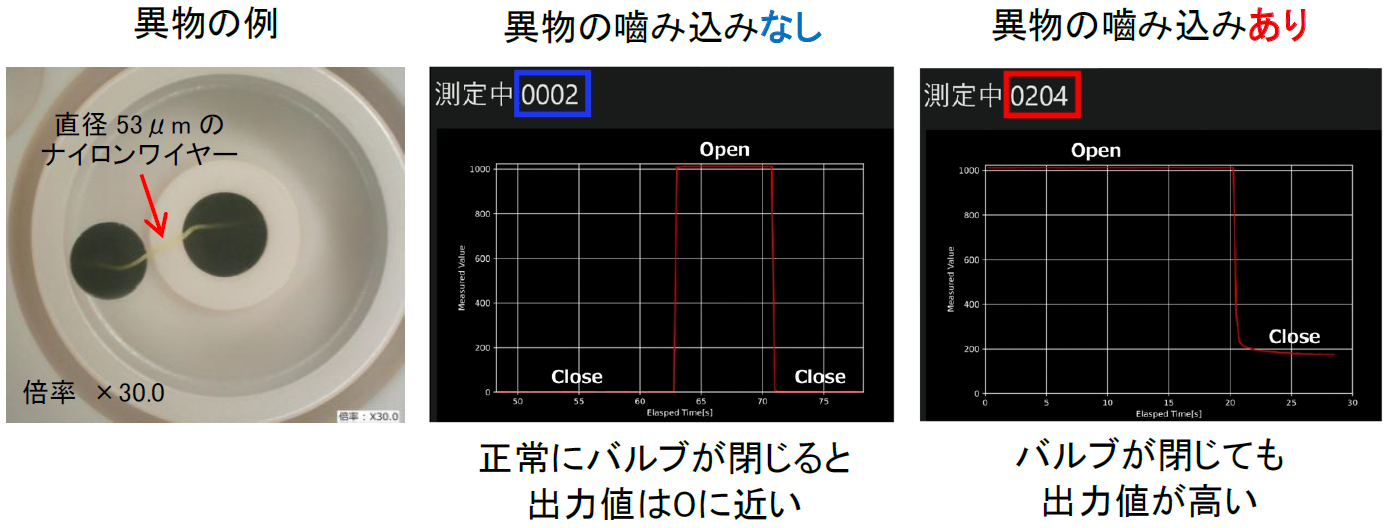

使用例
-
異物の噛み込み等によるバルブシール部での流体漏れ

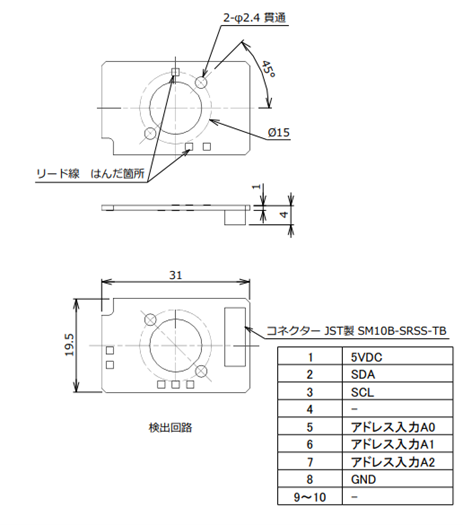

検出回路
型式表示方法
-
導電率は温度によって変化します。
実際の使用環境温度に合わせて、適切な導電率の製品をお選びください。
