セラミックポンプ CAPシリーズ

高精度吐出が可能なセラミックピストンポンプ

特徴

ステッピングモーター駆動、光センサー付きで高い繰り返し精度（0.5％以下 ※1）を実現したセラミックピストンポンプです。
耐摩耗性に優れたセラミックを採用し、1000万回以上の寿命を実現しています。 ※1
接液部材質はPVDF、PTFE、Al2O3と耐食性に優れています。
標準タイプのほか高吐出圧タイプや高回転数タイプもご用意しており、さまざまな用途・ニーズに対応可能です。
流量は50 μL/shot、100 μL、200 μL、300 μL/shot が標準設定ですが、ご要望によりカスタマイズも可能です。

　　　※1 弊社実験条件に基づきます。

SPECIFICATION

仕様

8種類

型番名称	CAP-50AV-1/4U(M6)	CAP-50AT-1/4U(M6)	CAP-100AV-1/4U(M6)	CAP-100AT-1/4U(M6)	CAP-200AV-1/4U(M6)	CAP-200AT-1/4U(M6)	CAP-300AV-1/4U(M6)	CAP-300AT-1/4U(M6)
シリーズ名	CAP	CAP	CAP	CAP	CAP	CAP	CAP	CAP
外形寸法	130 × 84 × 68 mm	130 × 84 × 68 mm	130 × 84 × 68 mm	130 × 84 × 68 mm	130 × 84 × 68 mm	130 × 84 × 68 mm	130 × 84 × 68 mm	130 × 84 × 68 mm
駆動源	2相バイポーラ式ステッピングモーター *3	2相バイポーラ式ステッピングモーター *3	2相バイポーラ式ステッピングモーター *3	2相バイポーラ式ステッピングモーター *3	2相バイポーラ式ステッピングモーター *3	2相バイポーラ式ステッピングモーター *3	2相バイポーラ式ステッピングモーター *3	2相バイポーラ式ステッピングモーター *3
接続	M6、1/4-28UNF	M6、1/4-28UNF	M6、1/4-28UNF	M6、1/4-28UNF	M6、1/4-28UNF	M6、1/4-28UNF	M6、1/4-28UNF	M6、1/4-28UNF
流体温度〔℃〕	0 ~ 60℃	0 ~ 60℃	0 ~ 60℃	0 ~ 60℃	0 ~ 60℃	0 ~ 60℃	0 ~ 60℃	0 ~ 60℃
周囲温度〔℃〕	0 ~ 40℃	0 ~ 40℃	0 ~ 40℃	0 ~ 40℃	0 ~ 40℃	0 ~ 40℃	0 ~ 40℃	0 ~ 40℃
電圧〔V〕	24 VDC	24 VDC	24 VDC	24 VDC	24 VDC	24 VDC	24 VDC	24 VDC
その他接液材質	ポンプヘッド：PVDF その他：PTFE、Al2O3	ポンプヘッド：PTFE その他：PTFE、Al2O3	ポンプヘッド：PVDF その他：PTFE、Al2O3	ポンプヘッド：PTFE その他：PTFE、Al2O3	ポンプヘッド：PVDF その他：PTFE、Al2O3	ポンプヘッド：PTFE その他：PTFE、Al2O3	ポンプヘッド：PVDF その他：PTFE、Al2O3	ポンプヘッド：PTFE その他：PTFE、Al2O3
自吸可否	可	可	可	可	可	可	可	可
最大吐出量	50 μL/shot	50 μL/shot	100 μL/shot	100 μL/shot	200 μL/shot	200 μL/shot	300 μL/shot	300 μL/shot
精度〔％〕	0.5 ％以下 *2	0.5 ％以下 *2	0.5 ％以下 *2	0.5 ％以下 *2	0.5 ％以下 *2	0.5 ％以下 *2	0.5 ％以下 *2	0.5 ％以下 *2
吐出圧力〔kPa〕	150 kPa	150 kPa	150 kPa	150 kPa	150 kPa	150 kPa	150 kPa	150 kPa
重量	約620 g	約620 g	約620 g	約620 g	約620 g	約620 g	約620 g	約620 g

*1: 弊社実験条件に基づきます。
*2: 100 RPM、10 shot無負荷条件下でテスト
*3: モーター速度範囲は5～300 rpm

当社には1万点以上の製品があり、
すべてを掲載しておりません。
ご要望に合った製品をご提案いたします。

お気軽にお問い合わせください

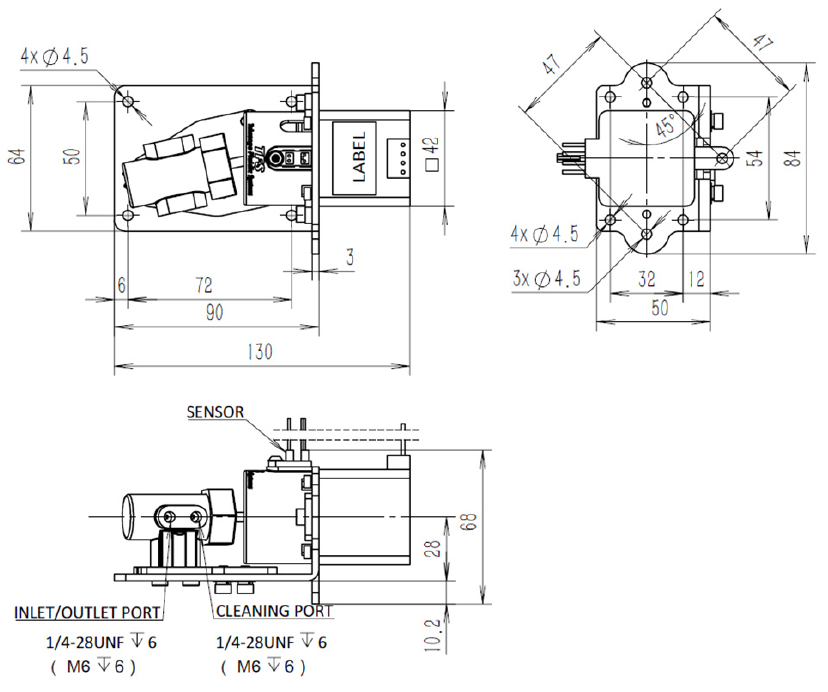

寸法図

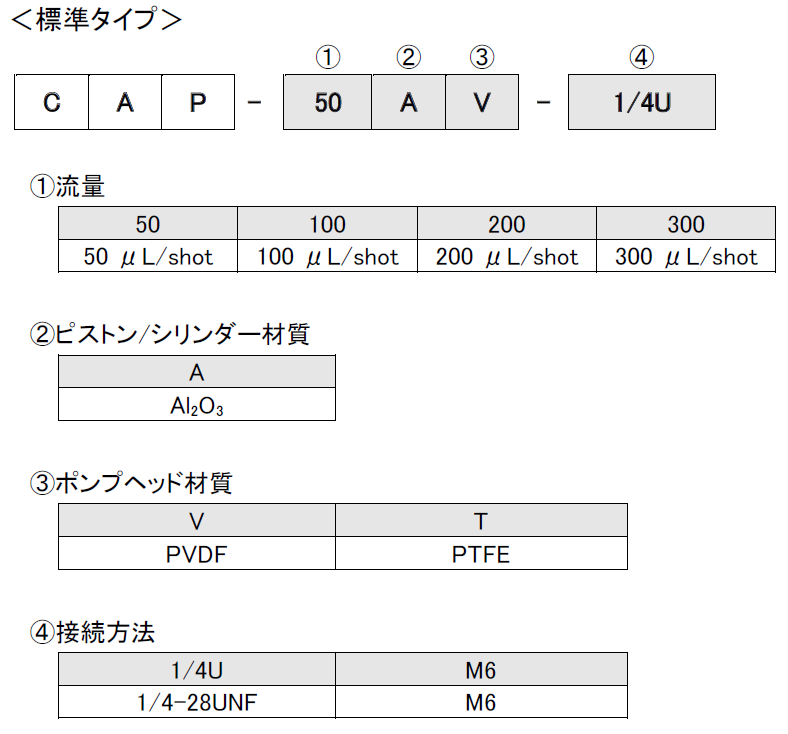

型式表示方法

※ 例：型式 CAP-50AV-1/4Uの場合
モーターの回転数 5 ～ 300 RPM、吐出量 50 μL/shot、シリンダー・ピストン材質 Al₂O₃、ポンプヘッド材質 PVDF、接続方式1/4-28UNFを示します。
※ その他の材質や接続方式についても、お客様のご要望に応じてカスタマイズ対応が可能です。詳細はお問い合わせください。
