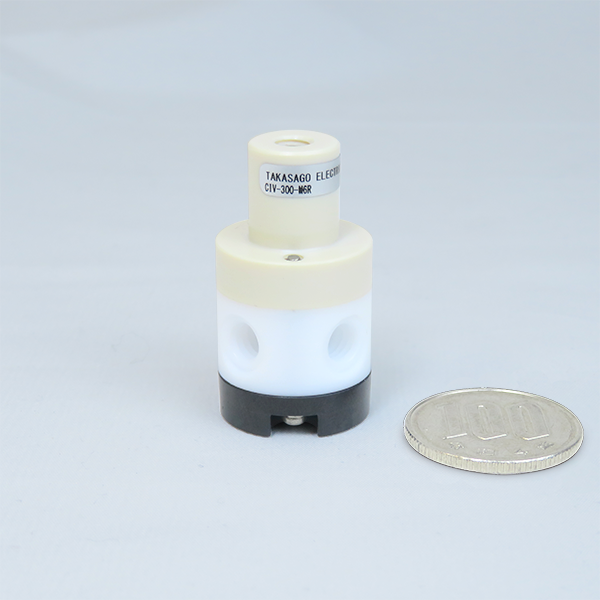

ダイアフラム式高耐食リリーフバルブ

ダイアフラム式高耐食リリーフバルブ

概要

分析機器の検出部を薬液やサンプルの異常圧から保護

特徴

リリーフ圧力:100~1000 kPa ※1、2
接液材質:PTFE、PPS(PEEKに変更可)、パーフルオロエラストマー(FPMに変更可)
・接液部分にPTFE、PPS、パーフルオロエラストマー等の高耐食材質のみを使用した、ダイアフラム構造のリリーフ弁です。強酸、強アルカリ等にも使用可能です。
・一次側圧力がリリーフ圧を超えると開弁し、二次側ポートに流体が流れ、配管内の圧力が更に上昇するのを防ぎます。
・圧力センサー不要で低コストです。成形量産化によりさらにコスト 低減も可能です。
・配管上にそのまま設置でき(フロースルー構造)、リリーフ用分岐 配管設置によるデッドボリュームをなくすことができます。

SPECIFICATION

1種類

型番名称 CIV-300
オリフィス〔mm〕 1mm
接続 M6、1/4-28UNF、ワンタッチ継手 ※3
※1 リリーフ圧はカスタマイズで型式ごとに設定します。出荷後にお客様で調整することはできません。
※2 リリーフ圧力は温度の影響を受けて、設定値から多少変動します。
※3 接続がワンタッチ継手の場合、接液部材質はPTFE、PPS、FPMとなります。

CONTACT

掲載されていないスペックも対応可能ですので、お気軽にお問い合わせください。
